首页 > 供应产品 > DS-35全自动捆包机

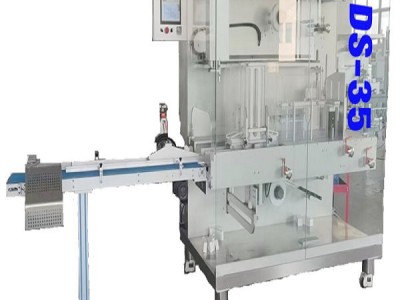

DS-35全自动捆包机
点击图片查看原图
产品: 浏览次数:234DS-35全自动捆包机
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-10-17 13:43
  询价
详细信息

一、产品介绍

1、 产品型号:DS-35全自动捆包机

2、 产品概述:该机采用进口电气元件,PLC控制系统、人机操作界面、具有运行稳定、操作简单等特点;主要用于食品、药品行业盒装产品的组合捆扎。

3、 技术参数:

4.1捆包尺寸(LxWxH)最大为190x150x300mm 最小60x40x120mm。(此尺寸为捆包尺寸)

4.2使用包材:PE膜     适用扎带规格(宽度):30~80mm

    捆扎膜厚度:30~80um

4.3捆扎速度:捆扎速度为每分钟20~35捆(根据盒子尺寸及层数而定)

4.4工作电源:220V/50Hz

4.5 设备功率:2000W

4.6工作气压:0.6~0.8MPa

4.7外型尺寸:1800x1060x2000mm

4.8输送尺寸:1300x296x840mm

4.9设备总重量:980kg

4、 使用环境:

5.1工作气压不低于0.6 MPa ,排气量:0.3立方/分钟

5.2工作电源稳定在220V/50HZ。

5.3周围环境干净、卫生。

5.4前端与装盒机联线使用。

二、机器原理

本机由机架、输送机构、集合机构(码垛机构)、存盒机构、推盒机构、热封机构及绕膜机构等结构构成,前端可与装盒机联线、后端可与监管码、装箱机联线,基本机械工作原理如下:

盒子由输送机构进入码垛机构,码垛完成之后,由上推伺服电机入存盒架,推料1伺服退回之后,推盒机构把码垛完整的盒子推入侧推机构,然后侧推机构再把每一垛盒子推入热封机构进行热封、分切、冷却。

输送带盒子进入-可与装盒机联线→集合架集盒-根据盒子数量调节档条与感应器→接近开关-控制上料伺服→上推伺服顶盒-采集信号控制→上推退回后-推料1伺服推进入存盒架→推料1伺服-把码垛完整的盒子推入侧推位置→侧推料伺服-把码垛完整的盒子推入推料2气缸位置→推料2气缸工作-把盒子推入热封位置→压盒气缸压盒→推料2气缸退回-→上刀伺服开始工作→下刀气缸启动封膜-上刀伺服压住不放→下刀气缸退回→吹气冷却-上刀伺服退回→完成一次捆包!

大颂机械科技

DS-35 全自动高速捆包机配置清单

名称

规格型号

数量

品牌

产地

人机界面

SMART 700IE

1

西门子

德国

可编程控制器

SMART 30ST

2

西门子

德国

温控表

E5CSL

1

欧姆龙

日本

传感器

112MM/2NO-4E0

6

Leuze

德国

断路器

OSMC32N2C40

1

施耐德

法国

断路器

OSMC32N1C10

1

施耐德

法国

交流接触器

LC1E2510M5N

1

施耐德

法国

小型继电器

RXM2LB2BD

4

施耐德

法国

开关电源

        24V  100W

1

施耐德

法国

按扭开关

XA2EA51  ZA2EE102

1

施耐德

法国

旋扭开关

XA2ED21  ZA2EE102

2

施耐德

法国

急停开关

XA2ES542  ZA2EE202

1

施耐德

法国

固态继电器

KSR-25DA

1

阳明

台湾

伺服电机

BCH16HD04330A5C/MHMJ042P1S

4

施耐德/松下

法国/日本

伺服驱动器

LXM16DU04M2X/MCDJT22100

4

施耐德/松下

法国/日本

输送电机

5RK120RGU-CF    120W 1:5

1

迈力

中国

输送电机调速器

120W

1

迈力

中国

调节手柄,门把手

ERX.63 p-M8x30-C2

7

Elesa

意大利

直线导轨

GH20

若干

上银

台湾

气缸

SDA32*15

2

亚德客

台湾

气缸

SC32*250S

1

亚德客

台湾

气缸

MAL20*120CA

1

亚德客

台湾

气缸

TN16*40

1

亚德客

台湾

气缸

TN16*10

1

亚德客

台湾

气缸

TN20*25

1

亚德客

台湾

电磁阀

4V210

5

亚德客

台湾

电磁阀

4V230

1

亚德客

台湾

手拉阀

3L210

2

亚德客

台湾

三联件

GL200-08

1

亚德客

台湾

排风

FK6622.230

1

上海康双

中国

如有更变另行通知

DS-35易损件清单和规格

名称

规格(mm)

数量

垛码辅助弹簧

0.6*8*60

2

刹车弹簧

1.5*12*60

2

上料压条缓冲圈

20*10*5

10

发泡硅胶

100*10.5*10

1

加热管

200*10

1

热电偶

K型

1

 DS-35全自动高速捆包机装箱单

序号

名称

规格

数量

备注

1

主机


1台


2

输送带


1台


技术文件

1

说明书


1份


随机配件及工具

1

工具箱


1只


2

加热管

400W

1条


3

热电偶

K型

1条


4

螺丝刀十字


1把


5

螺丝刀一字


1把


6

呆扳手

8-10

1把


7

呆扳手

12-14

1把


8

呆扳手

17-19

1把


9

活动扳手


1把


10

内六角扳手


1套


11

尖嘴钳


1把
